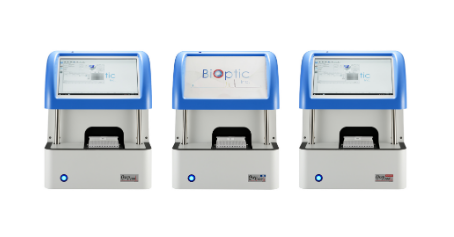

Qsep400，Qsep400Advance高通量核酸蛋白分析系统，无需人工制胶、染色、加样、拍照，操作简便，可自动计算片段大小,结果美观易判断,可直接检测分析96孔板整板样本，最快可达1min/4样本,大幅度提高检测效率，显著降低实验成本可替代普通凝胶电泳，且结果更清晰准确。

产品特点

• 系统类型:4通道
• 全自动上样:可分析单个样本不浪费试剂，100个样本高通量上样，检测速度快，还可升级多板位模块，满足更高通量需求
• 上样形式:直接兼容0.2mL离心管、8联管、12联管、96孔板等
• 通量灵活:可单次分析单个样品，也可96个样品整板上样，无浪费
• 抛弃式卡夹:无需制胶、灌胶，每套卡夹可分析400-1200个样品(DNA、RNA和Protein)
• 快速分析:可达1分钟内/4样品
• 高灵敏度:1pg/uL
• 高分辨率:最佳可达1-4bp(500bp以内)
• 定量范围:DNA<50ng/uL，RNA<500ng/ul
• 分离范围:15bp-50kb，可检测大于50kb的片段，最大可达165kb
• 结果呈现:数字数据，凝胶成像图，毛细管电泳图
• 软件分析:同时进行定性及定量分析，界面友好，操作人性化
• 样品需求和消耗:最低样品需求体积1uL，上样体积小于0.1pL
• 低成本:市场上极为经济的仪器与耗材

Qsep400系列规格

• 荧光检测 连接方式:USB
• LED激发光源 电源:100-240V
• 便携式空气压缩机 重量:26KG
• 电压:1-15kv 尺寸:54x40x36cm

传统凝胶电泳的实验流程

Qsep400系列检测一步到位(PCR产物直接上样)

Qsep400系列相对传统凝胶的优势

• 全自动完成多步工作:无需配胶、倒胶、点样、跑胶、拍照;无需定时观测，安全无毒
• 自动分析记录:无需人工计算浓度大小
• 快速分析:1-5分钟完成原先近1小时的工作
• 灵敏度和分辨率:1pg/uL,1-4bp(500bp以内)
• 节约样本:仅消耗0.1L样本
• 节约耗材用量:无需每次实验添加DNAladder,并节省大量手套、枪头和PCR管
• 结果美观直接:多种结果呈现形式，美观直接，不会出现“边缘效应"

应用小结

应用领域	应用实验
遗传学研究	蛋白分析	STR/SSR微卫星分型
DNA指纹图谱分析	核酸蛋白互作	AFLP/RFLP
病原微生物检测或分型	常规PCR产物检测	高分辨率基因分型
转基因动植物检测	Genomic DNA质控	高分辨率多重PCR分析
食品安全分析	NGS建库质控	质粒DNA酶切，构造及纯度分析
农渔业养殖	ct/cf DNA质控	合成引物（primer）分析
各种疾病筛查，分子诊断	总RNA、mRNA、片段化RNA、micro-RNA质控

Qsep 400系列高分辨率结果

1.8%琼指糖凝胶 高分辨率:清楚分辨4碱基差异的238bp和242bp条带

pBR322-Mspl digest

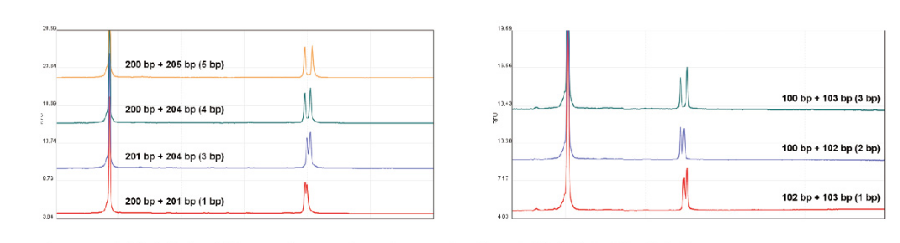

Qsep400系列的分辨率可高达1%。上图显示在100bp和200bp处，可清楚分辨1bp差异的条带。

Qsep400系列高灵敏度结果

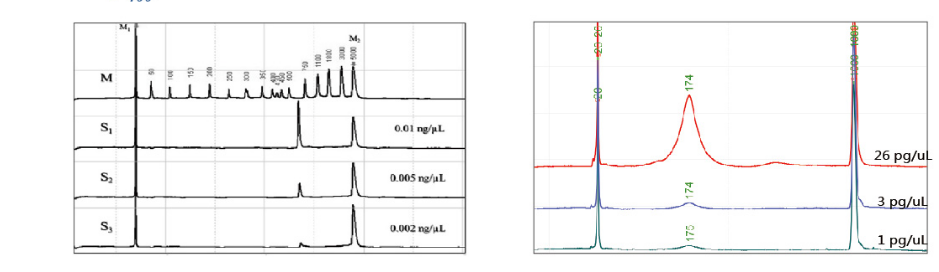

图一：标准卡夹检测PCR单峰产物，灵敏度可达2pg/uL

图二：高灵敏度卡夹检测cfDNA样本，灵敏度可达1pg/uL

实验结果分析图

Qsep400系列可任意选择呈现信号峰图或模拟凝胶电泳图的结果，并可轻松导出包括原始数据在内的多种结果文档。重复性好。

RNA质控

RNA样品被RNA酶降解是下游实验失败的一个重要原因。Qsep400系列高通量核酸蛋白分析系统以峰图展示了RNA质量分析的结果，即使是轻微的降解也可轻易被检测出来，还可以检测smalIRNA(6-150nt)分子。除此之外，Qsep400系列特有的RNA质量值(RQN:RNAQuality Number)可对每个RNA样品的质量作出标准化评估。

Genomic DNA质控 cf/ctDNA质控

Qsep400系列高通量核酸蛋白分析系统以峰图展示了gDNA质量分析的结果，可以判断gDNA降解的情况。Qsep400系列特有的gDNA质量值(DQN:DNAQuality Number)可对每个gDNA样品的质量作出标准化评估。

cf/ctDNA提取质量是决定后续质量的重要因素之一。上图为高敏卡夹检测cfDNA样本结果，样本浓度为7pg/uL，结果显示主带明显且大小为177bp，符合预期。

大片段样本质控

Qsep400系列可以快速检测大片段核酸样本，可应用于基因组完整性质控和三代测序文库的质控。

NGS质控结果

NGS ( Next Generation Sequencing)，随着新一代测序的通量和费用不断改善，样品制备和检测成为整个NGS流程中亟待改善的一环。快速准确地将基因组DNA进行片段化是NGS新一代测序技术中尤为关键的步骤。测序文库中DNA片段质量好坏则是关系测序质量高低的决定性因素。

Qsep400系列高通量核酸蛋白分析系统，大大减少手工操作时间，高通量、快速、精确对NGS文库进行质量的检测。

Qsep400系列临床诊断

传统凝胶电泳一直是很多临床诊断项目的检测平台，也有许多医院实验室的科研项目需要依靠凝胶电泳来进行，但耗时、耗人工、易污染和易出错却一直是传统凝胶电泳作为临床检测平台的一个瓶颈。依靠良好的实验设计或配合市场上成熟的试剂盒,Qsep系列仅需常规的PCR扩增引物(无需标记)，便可为您轻松实现Y染色体AZF微缺失，地贫基因分型，EGFR突变检测，叶酸MTHFR基因突变检测，呼吸道病毒分型检测，副溶血性弧菌毒力基因检测，肠道病毒或细菌感染分型检测等众多临床检测，还可应用于多重食源性致病菌检测、消化道感染病原体检测或传染病检测等，并提供全自动、标准化、低成本的解决方案。

Y染色体AZF微缺失结果

多重病毒/病原菌检测结果

多重食源性致病菌检测                                    多重呼吸道病原菌检测

Qsep400系列卡夹规格

Sep400系列卡夹	分析样本	分离范周	最佳分辨率(500bp以内)
High Sensitivity Cartridge Kit ( N1)	DNA	15bp-50kb	1-4bp
High Sensitivity Kilo Base Cartridge kit (N3)	DNA	15bp-165kb	1-4bp
High Resolution Cartridge Kit ( s1)	DNA	15bp-50kb	1-4bp
Standard Cartridge Kit ( S2 )	DNA	15bp-50kb	5-10bp
Kilobase Cartridge Kit ( S3)	DNA	15bp-165kb	1-4bp
Customized Cartridge Kit ( c1)	DNA	15bp-50kb	1-4bp
Fast Cartridge Kit ( F3 )	DNA	15bp-50kb	10-20bp
RNA Cartridge Kit (R1)	RNA	N/A	N/A
High Sensitivity RNA Cartridge Kit ( NR1 )	RNA	N/A	N/A
Protein Cartridge Kit	Protein	5-250KDa	1-3KDa
Cell Cartridge Kit	Cell	N/A	N/A
