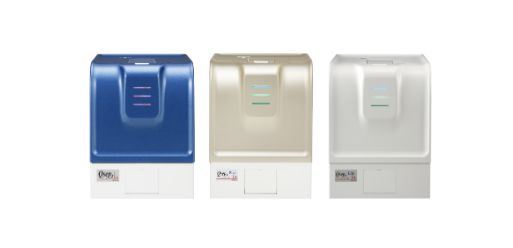

Qsep1，Qsep1-Plus，Qsep1 Advance，Qsep1 -Lite便携式生物分析仪

便携式毛细管电泳仪

Qsep1，Qsep1Advance和Qsep-Lite便携式生物分析仪兼容8孔模块，12孔模块。Qsep1-Plus在Qsep1基础上进行样本容量升级一兼容8孔模块，12孔模块，19孔模块，相对Qsep100，其体积小,重量轻，便于携带，可进行现场检测。

产品特色 适用场所

小巧可携带 分子生物学实验

重量仅5.5kg 教学实验室

有线、Wi-Fi连接 小型诊所(搭配快速检测试剂)

DC12V电压(可使用车充) 快速检测中心

户外检测 8孔模块12孔模块19孔模块

Qsep1系列规格

• 检测方式:荧光检测
• 系统光源:LED
• 分离电压:1-8KV
• 连接方式:有线连接，Wi-Fi远程控制
• 电源规格:DC12V(110-240V)
• 重量:5.5KG
• 尺寸:24(长)*21(宽)*30(高)cm

传统凝胶电泳的实验流程

Qsep1系列检测一步到位(PCR产物直接上样)

Qsep1系列相对传统凝胶的优势

全自动完成多步工作:无需配胶、倒胶、点样、跑胶、拍照;无需定时观测，安全无毒

自动分析记录:无需人工计算浓度大小

快速分析:1-5分钟完成原先近1小时的工作

灵敏度和分辨率:1pg/uL,1-4bp(500bp以内)

节约样本:仅消耗0.1儿L样本

节约耗材用量:无需每次实验添加DNAladder，并节省大量手套、枪头和PCR管

结果美观直接:多种结果呈现形式，美观直接，不会出现“边缘效应”

应用小结

应用领域	应用实验
遗传学研究	蛋白分析	STR/SSR微卫星分型
DNA指纹图谱分析	核酸蛋白互作	AFLP/RFLP
病原微生物检测或分型	常规PCR产物检测	高分辨率基因分型
转基因动植物检测	Genomic DNA质控	高分辨率多重PCR分析
食品安全分析	NGS建库质控	质粒DNA酶切，构造及纯度分析
农渔业养殖	ct/cf DNA质控	合成引物（primer）分析
各种疾病筛查，分子诊断	总RNA、mRNA、片段化RNA、micro-RNA质控

高分辨率结果

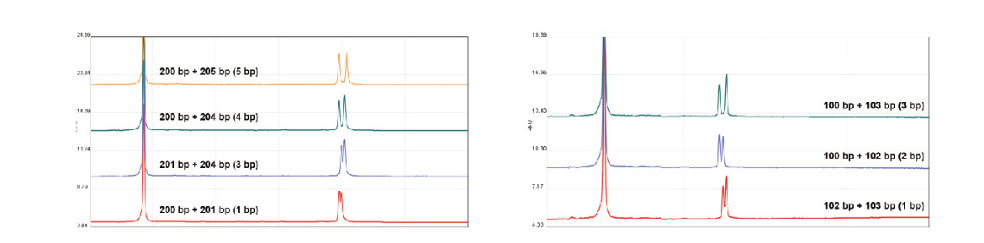

Qsep系列产品的分辨率可高达1%。上图显示在100bp和200bp处 ，Qsep系列产品可清楚分辨1bp差异的条带。

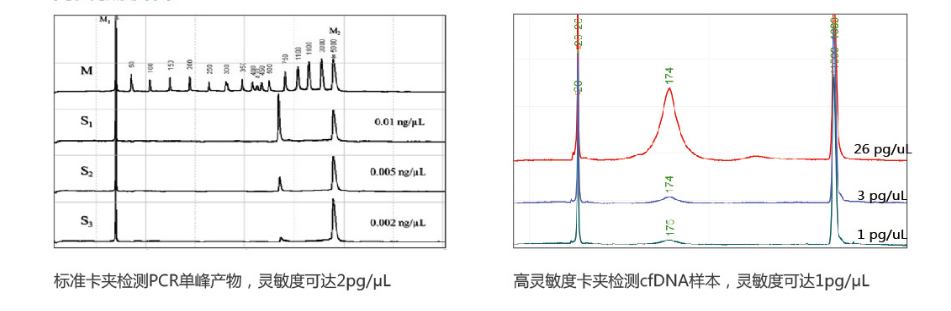

高灵敏度结果

实验结果分析图

Qsep系列产品可任意选择呈现信号峰图或模拟凝胶电泳图的结果，并可轻松导出包括原始数据在内的多种结果文档。重复性好，无交叉污染。

RNA质控

RNA样品被RNA酶降解是下游实验失败的一个重要原因。Qsep系列全自动核酸蛋白分析系统以峰图展示了RNA质量分析的结果，即使是轻微的降解也可轻易被检测出来，还可以检测smallRNA(6-150nt)分子。除此之外，Qsep系列产品特有的RNA质量值(RQN:RNAQuality Number)可对每个RNA样品的质量作出标准化评估。

Genomic DNA质控                  cf/ctDNA质控

图一：Qsep系列全自动核酸蛋白分析系统以峰图展示了gDNA质量分析的结果，可以判断gDNA降解的情况。Qsep系列产品特有的gDNA.质量值(DQN:DNAQuality Number)可对每个gDNA样品的质量作出标准化评估。

大片段样本质控

图二：cf/ctDNA提取质量是决定后续质量的重要因素之一。上图为高敏卡夹检测cfDNA样本结果，样本浓度为7pg/uL，结果显示主带明显且大小为177bp，符合预期。

大片段样本质控

Awerage sbe:45.174.1bp

Average Molarty:0.32 nmcleLl

DQN: 9.4

Qsep系列可以快速检测大片段核酸样本，可应用于基因组完整性质控和三代测序文库的质控。

二代测序建库质控

典型NGS建库流程

Qsep系统适用于如上图所示的NGS流程中标记的环节，并进行样本的定性定量。

NGS质控结果

NGS (Next Generation Sequencing)，随着新一代测序的通量和费用不断改善，样品制备和检测成为整个NGS流程中亟待改善的一环。快速准确地将基因组DNA进行片段化是NGS新一代测序技术中尤为关键的步骤。测序文库中DNA片段质量好坏则是关系测序质量高低的决定性因素，Qsep系列全自动核酸蛋白分析系统，大大减少手工操作时间，高通量、快速、精确对NGS文库进行质量的检测。

临床诊断

依靠良好的实验设计或配合市场上成熟的试剂盒，Qsep系列仅需常规的PCR扩增引物(无需标记)，便可为您轻松实现Y染色体AZF微缺失，地贫基因分型，EGFR突变检测，叶酸MTHFR基因突变检测，呼吸道病毒分型检测，副溶血性弧菌毒力基因检测，肠道病毒或细菌感染分型检测等众多临床检测，还可应用于多重食源性致病菌检测、消化道感染病原体检测或传染病检测等，并提供全自动、标准化、低成本的解决方案。

Y染色体AZF微缺失结果

          多重食源性致病菌检测                                       多重呼吸道病原菌检测

多重病毒/病原菌检测结果

■卡夹规格

Qsep1系列卡夹	分析样本	分离范围	最佳分辨率(S0Obp以内)
High Sensitivity Cartridge Kit ( N1)	DNA	15bp-50kb	1-4bp
High Resolution Cartridge Kit ( s1 )	DNA	15bp-50kb	1-4bp
Standard Cartridge Kit ( s2)	DNA	15bp-50kb	5-10bp
Kilobase Cartridge Kit ( S3)	DNA	15bp-165kb	1-4bp
Customized Cartridge Kit ( c1)	DNA	15bp-5okb	1-4bp
Fast Cartridge Kit ( F3 )	DNA	15bp-50kb	10-20bp
RNA Cartridge Kit ( R1)	RNA	N/A	N/A
High Sensitivity RNA Cartridge Kit ( NR1)	RNA	N/A	N/A
Protein Cartridge Kit	Protein	5-250KDa	1-3KDa
Cell Cartridge kit	Cell	N/A	N/A
