Sysmex-Partec CyFlow® Cube 6流式细胞仪

德国Partec是全球三大流式细胞仪生产厂家之一，其产品遍布全球180多个国家和地区，是卓越性能和优良品质的代名词。公司成立于1967年，Partec公司早在1968年生产出第一台商用流式细胞仪，是流式细胞仪的制造先驱。2013年Sysmex公司收购Partec公司后，成立Sysmex-Partec公司。Sysmex-Partec公司研制了新一代智能CyFlow®系列流式细胞仪和CyFlow®分选系统。具备经典、稳定的光学、液流系统，结合目前先进的计算机和数字电子技术，实现了流式细胞仪智能化、操作便捷化的革命。

一、高性能、一体化设计、低成本

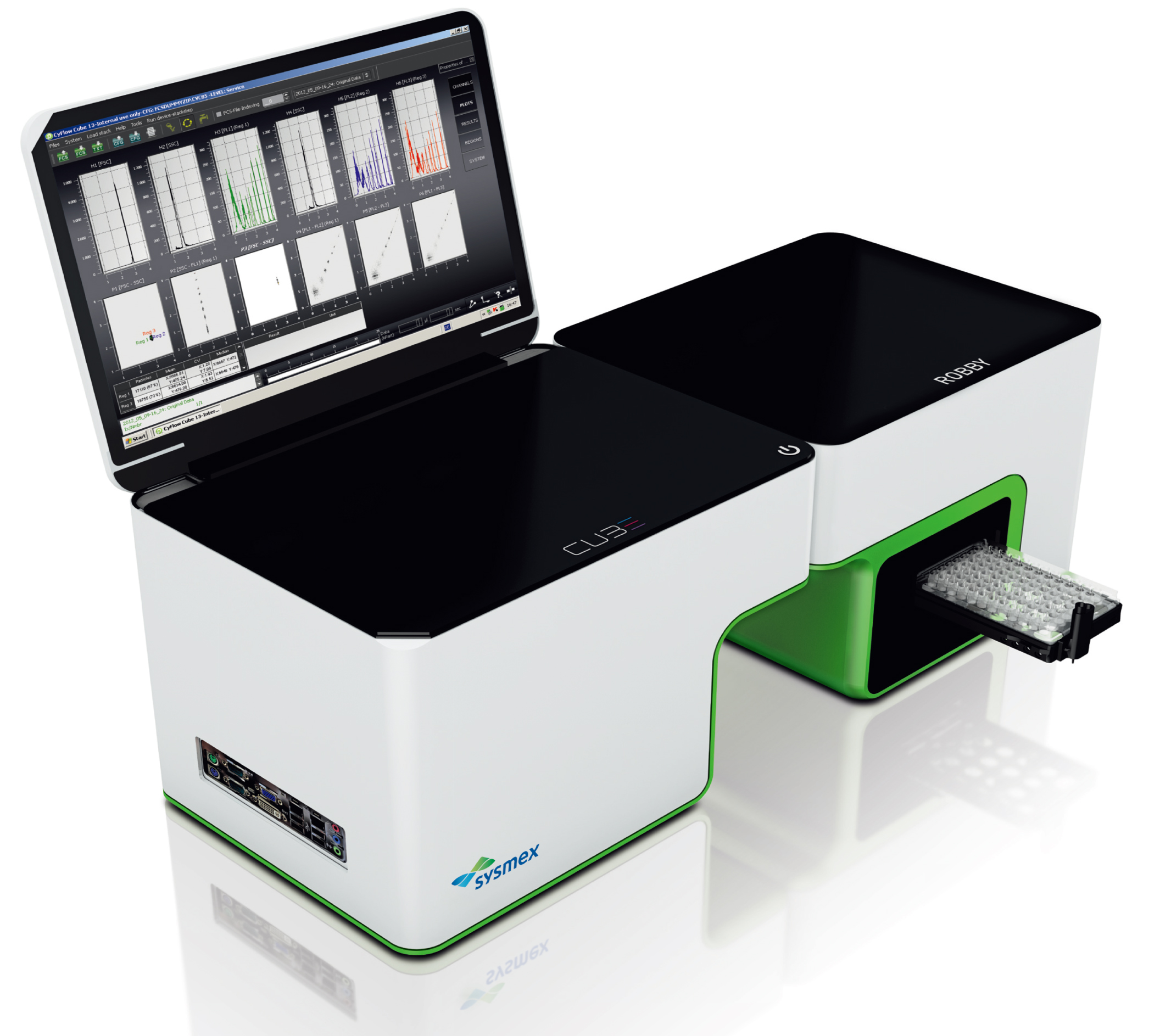

CyFlow® Cube 6采用内置电脑设计，外形小巧精致，长381×宽280×高280mm，十分方便进行户外检测。在功能配置方面，其内置Windows™ PC、15" 液晶显示屏，配备了USB、LAN、视频输出等标准接口，支持第二块拓展显示器。组件模块化设计，可根据用户需求进行光路调整，包括激光器更换、荧光通道更换等，易于维护。可选配CyFlow® Robby 6自动进样系统，兼容48孔板、96孔板和2mL流式管。CyFlow® Cube 6标配488nm和638nm激光模块，配置4个荧光通道（FL1、FL2、FL3、FL4），可检测6个光学参数（4荧光通道+FSC+SSC）。

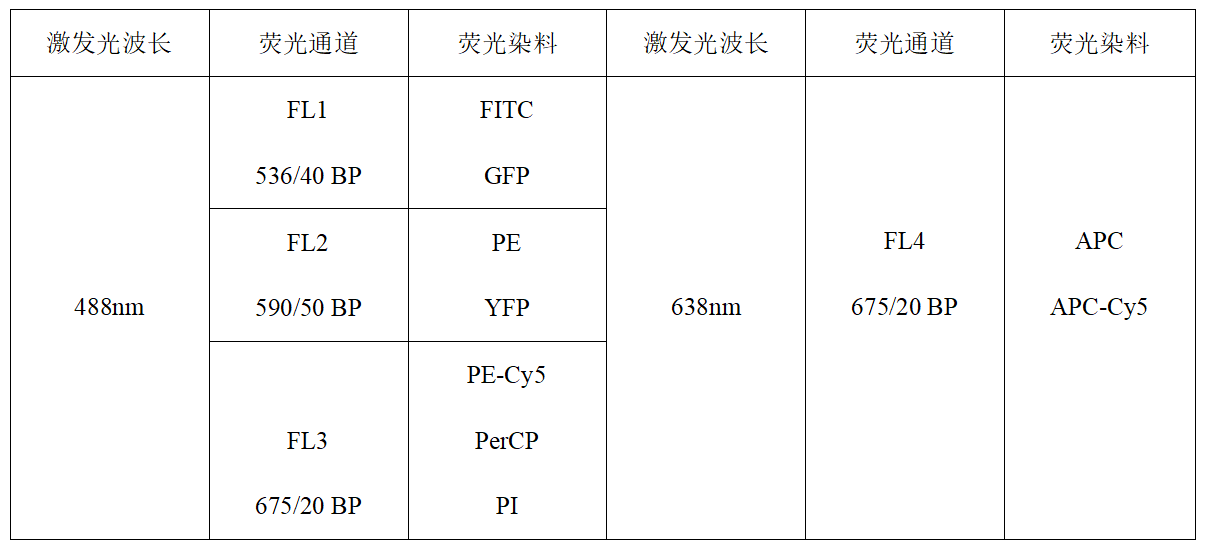

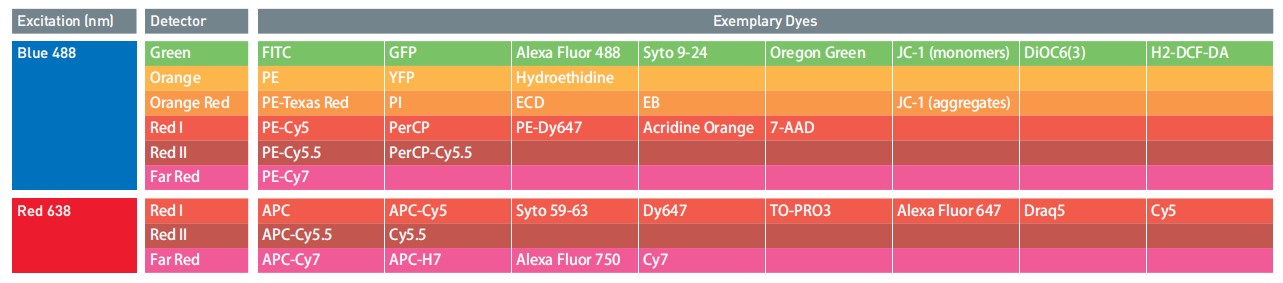

CyFlow® Cube 6——标配激光荧光染料表



二、TVAC定体积绝对细胞计数功能

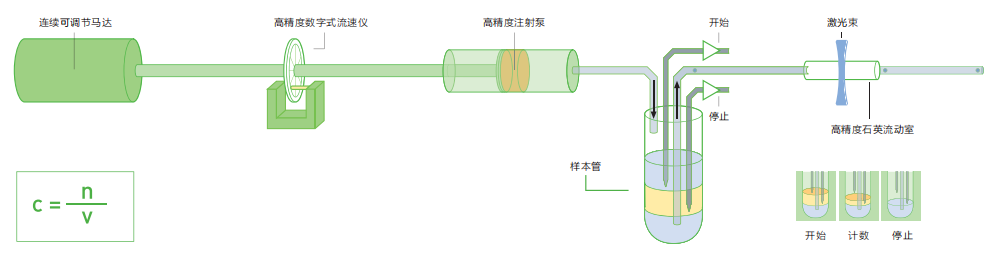

CyFlow® Cube 6采用定体积细胞绝对计数方法（TVAC）对所有颗粒或细胞的浓度进行测定。这种先进的专利技术完全基于绝对计数来实现，即：颗粒浓度（C）是给定体积（V）内的细胞数量（N），C= N/V。给定体积（V）是在已知直径的的样品管内两个电极之间的距离或者控制样品速度的体积进行测量。

TVAC的特点：

1、绝对计数变异系数CV≤2%；
2、无需校正微球，节约成本；
3、无校正微球所引起的误差，提高精度；
4、节约成本，简化准备步骤。

三、高精度石英流动室

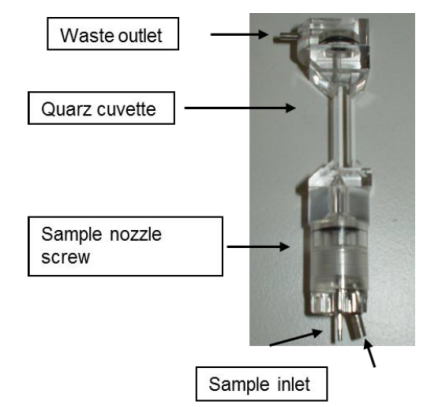

Partec拥有超过40年的流动室设计经验与技术，其生产的高机械精密度石英流动室内径250um×350um，不易堵塞，散射粒度范围跨度涵盖100nm至100µm。其核心技术是颗粒在高速流经流动室时，通过高压鞘液的包裹，准确、稳定、连续地通过各个激光的光斑中心，被激发的荧光信号通过光胶耦合下的大孔径物镜被最大程度地接收。高精度石英流动室的专利技术可保证所有参数的精确度达到很高，即变异系数CV≤2%，样本采用计算机控制推进器技术，其单一方向通过流动室，有效避免了交叉污染。

四、注射泵驱动系统

CyFlow® Cube 6采用注射泵驱动进样，不存在挤压管路造成管路变形的情况，耗材不易损坏，寿命长达十年左右。所以由注射泵系统控制的绝对计数方式精确度很高，可长期保持液路稳定。进样速度0-1200ul/min连续精确可调，液路简单，部分可兼容不同上样管。

五、CyView™软件系统功能强大、操作简单

Windows™ CyView™软件可以完成仪器控制、数据分析的各种功能，这些功能包括数据的实时采集、实时或离线数据分析、实时或离线的荧光补偿等功能。该软件可自由组合不同的参数设置界面和数据处理界面，便于不同应用程序之间完成切换。该软件可自由组合不同的参数设置界面和数据处理界面，便于不同应用程序之间完成切换。CyView™被用于免疫学、微生物学、细胞周期分析、DNA定量、倍性分析等所有应用领域。检测数据可以流式细胞仪标准文件FCS格式存储，以方便其他第三方分析软件进行数据处理。CyView™一个独特的功能是，在进行分析染料的同时，对荧光的光谱重叠进行数字形式的在线/离线颜色串扰补偿。N色软件补偿算法允许在任何参数之间进行串扰校正，而不需要重新跑样。

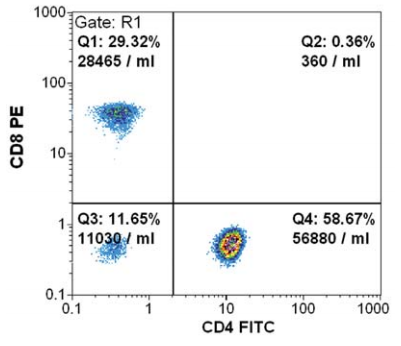

CyView™软件系统完全支持 CyFlow® Cube 6 的 TVAC 绝对计数功能，直接显示任何细胞亚群的细胞浓度。

六、FCS Express数据分析软件

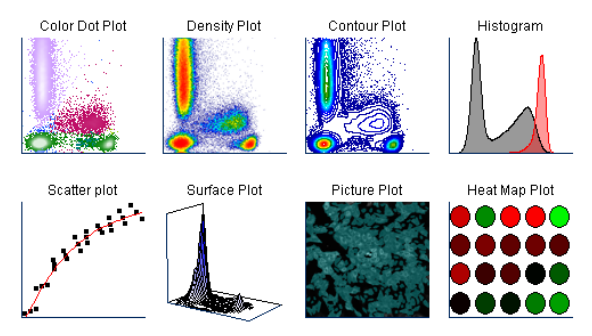

FCS Express软件专注于将流式细胞仪数据转化为结果。FCS Express可为您提供快速数据分析，创建可发布出版物的图表，提供高级筛选工具等功能。通过将数据直接导出为PowerPoint，PDF，Excel，Word和高分辨率图像格式，可以更快地获得结果。

FCS Express软件特点：

（1）集成电子表格；

（2）出版期刊专用图形；

（3）FDA列出的第一个第三方流式细胞术数据分析软件；

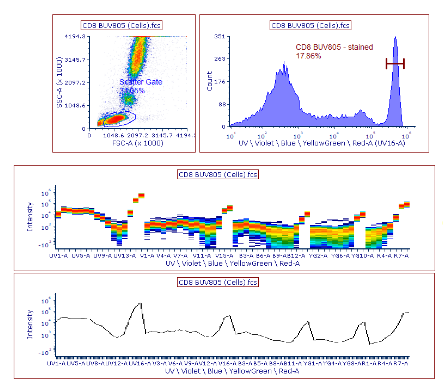

（4）光谱分析；

（5）数据分析符合FDA的《电子记录和电子签名规则》（CFR Part 11 Compliance）；

（6）tSNE / SPADE / k-means等数据转移；

（7）轻松创建和应用补偿；

（8）批量处理数据；

（9）门移动或数据更改时，统计值将实时更新；

（10）热图显示流式细胞图像统计。

特点

概述：
●选用国际大厂的激光器和滤光镜，高质量的组件是性能稳定的保障；
●组件模块化，可根据用户需求进行光路调整，包括激光器更换、荧光通道更换，方便维护和升级；
●德国制造工艺，性能一流，保证数据的精确性；
●超过40年的流动室研发经验，经典和创新的完美结合；

●双激光四色、高性能、一体化设计为您的细胞分析提供解决方案；

●可放入生物安全柜中；
●出色的流体动力聚焦，使所有通道荧光变异系数CV≤2 %；
●荧光灵敏度：≤100 MESF(FITC) ；≤50 MESF(PE)；

●阈值可多通道调节；

●颗粒检测范围：100nm - 100µm。
光路系统
●配备2个光源：488nm固态光源和638nm固态光源；
●无光纤引导，激光空气传输，避免光纤带来的功率降低和使用成本增加；

●双激光非共线设计，降低FL3和FL4的干扰；

●双路收集，提高光学检测效率；

●激光器可单独开关，延长激光器寿命；

●采用光电倍增管（PMT)检测器，极低的信号丢失率，可检测低至100nm的颗粒；
●真正的插拔式模块化光路设计，便于维护、保养和升级；
●6个光学参数，FSC，SSC，FL1-FL4（均采用光电倍增管技术，目前主流仪器都采用此类型检测器，

确保数据完整记录）；
●标准滤光片组；
●光胶耦合成像系统。

液路系统

●TVAC细胞绝对计数，节约成本和时间；
●250um×350um专利流动室，变异系数CV≤2%；
●检测速度：0.1-20ul/s可调；
●真空泵动力设计，800mbar防止管路堵塞；

●检测速度：15,000 cells/s。

软件其他
●Windows™ CyView™软件可以完成仪器控制、数据分析的各种功能；
●可选配CyFlow® Robby 6自动进样系统，兼容48孔板、96孔板和流式管，现无人值守的高通量上样。

应用

细胞凋亡的检测与分析

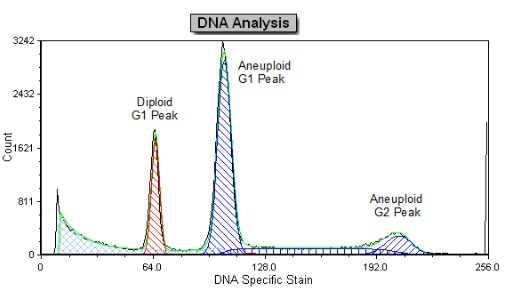

DNA含量检测和细胞周期检测

细胞的增殖检测

细胞毒性的检测

可溶性蛋白质分子的检测

报告基因的检测

表面抗原检测

细胞内活性氧水平的检测

细胞膜电位检测

细胞内钙离子浓度检测

微生物检测

参考文献

【1】Hao Nan , Hongying Chen, Mick F. Tuite2 & Xiaodong Xu. A viral expression factor behaves as a prion. Nature Communications. 10，1-11（2019）.

【2】Dandan Xu, Chao Zhou, Chen Zhan, Yong Wang, Yongqiang You, Xi Pan, Jiapu Jiao, Ran Zhang, Zhijun Dong, Wei Wang, and Xing Ma.Enzymatic Micromotors as a Mobile Photosensitizer Platform for Highly Efficient On-Chip Targeted Antibacteria Photodynamic Therapy.Adv. Funct. Mater.1807727，1-11（2019）.

【3】Wentao Zhang, Sihang Li, Xinnan Liu, Chengyuan Yang, Na Hu, Leina Dou, Bingxin Zhao, Qinying Zhang, Yourui Suo, and Jianlong Wang.Oxygen-Generating MnO2 Nanodots-Anchored Versatile Nanoplatform for Combined Chemo-Photodynamic Therapy in Hypoxic Cancer. Adv. Funct. Mater.1706375，1-9（2018）.

【4】Mohammed I. Fetouh，Abdul Kareem，Gary W. Knox，Sandra B. Wilson，Zhanao Deng.Induction, Identification, and Characterization of Tetraploids in Japanese Privet (Ligustrum japonicum).HORTSCIENCE.51（11），1371–1377（2016）.
